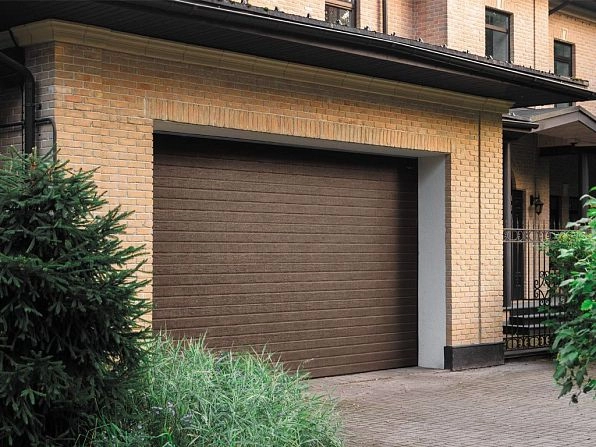

Секционные гаражные ворота RSD02 производства DoorHan-Москва рассчитаны на установку в проемы как небольших, так и средних размеров, могут быть оснащены
панорамными секциями, окнами или врезанной в полотно калиткой.
Покупателю гаражных ворот RSD02 предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

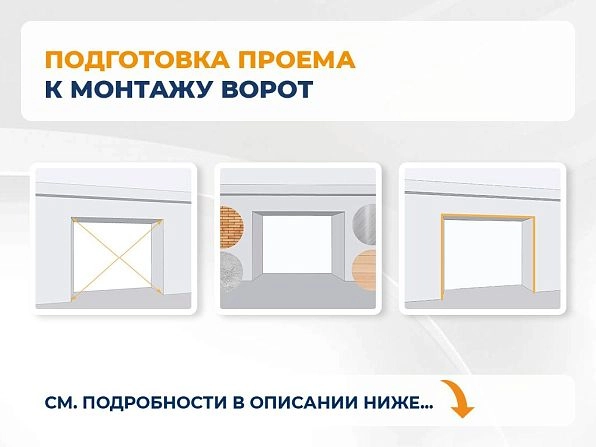

Подготовка проема к монтажу ворот
Требования к плоскостям

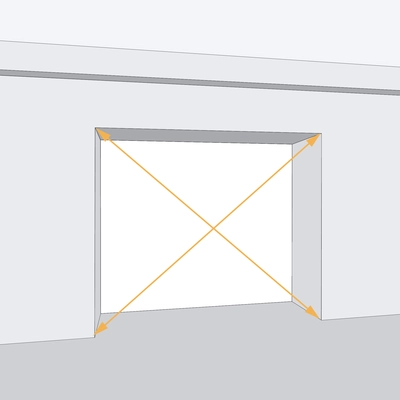

Замерьте диагонали проема — их разность не должна превышать 5 мм. Уровнем определите есть ли отклонения
по горизонтали пола по всей ширине проема (значение не должно превышать
10 мм).

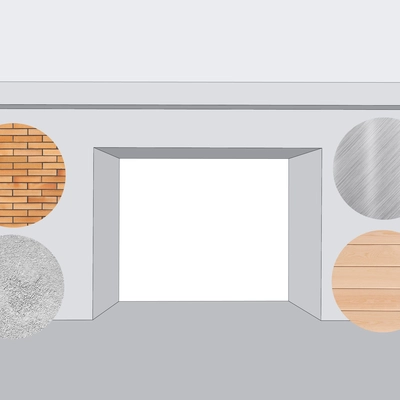

Материалы стен
В местах крепления направляющих материал стен должен быть достаточно прочным (металл, кирпич или бетон
с высокой прочностью на сжатие и пр.).
Если проем выполнен из пористого материала (пустотелый кирпич, газосиликатные блоки и т. д.), нужно окантовать его металлическим уголком 75x75
мм или трубой 100x100 мм.

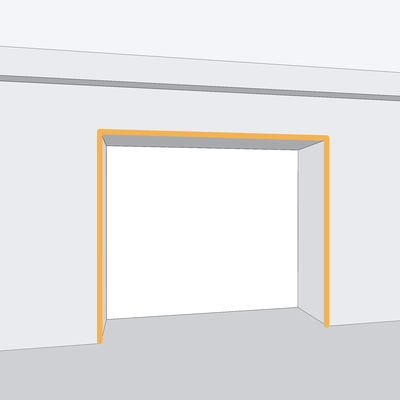

Усиление проема
Независимо от несущей способности стены, проем в ней лучше окантовать металлическим уголком или трубой.
Такое усиление не только позволит вынести вес ворот, но и обеспечит идеально ровную поверхность для
их монтажа, что гарантирует идеальное прилегание полотна к стенкам.
От правильности подготовки гаражного проема перед установкой ворот зависит легкость монтажа, безопасность работы и герметичность конструкции.
Как правильно подобрать размер ворот?
Для определения размеров полотна ворот необходимо предварительно провести замеры проема.

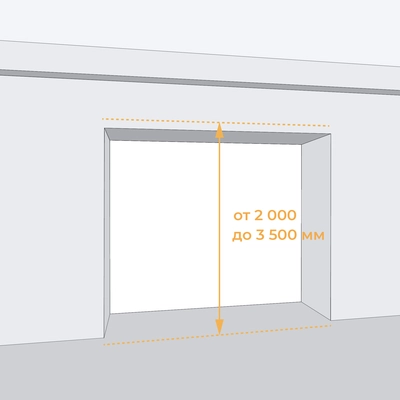

Высота ворот
Может быть чуть больше или равной высоте перекрываемого проема. Допустимые размеры высоты проема —
от 2000 до 3500 мм.

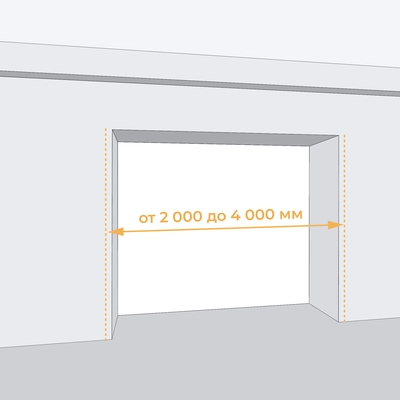

Ширина ворот
Может быть чуть больше или равной ширине перекрываемого проема. Допустимые размеры ширины проема — от 2000 до 4000 мм.

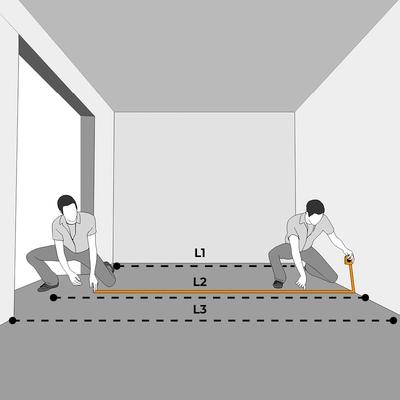

Глубина, пристенки, притолока
Для возможности установки секционных ворот RSD02 в гараж, глубина помещения должна быть на 400 мм больше высоты проема (на 1200 мм больше в
случае установки привода). Пристенки — от 170 мм; притолока — от 400 мм.
Как установить ворота?
Данный комплект подходит для самостоятельной установки, но качественное выполнение монтажа могут гарантировать только квалифицированные специалисты.
● Самостоятельно
Подробная инструкция по монтажу секционных ворот входит в комплект поставки. По всем интересующим вопросам вы можете обратиться по телефону технической
поддержки DoorHan.
● Заказать монтаж
Заказать профессиональный монтаж ворот можно по телефону, указанному сверху на коробке с комплектацией.
Как замерить проем?

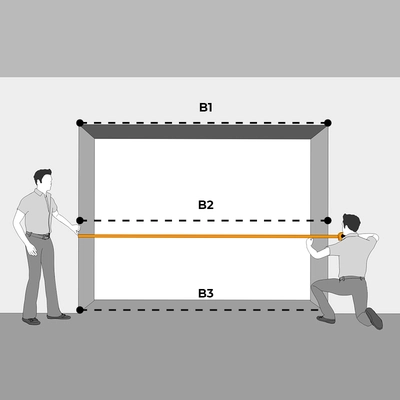

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

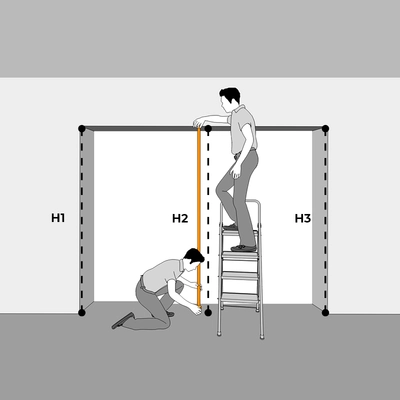

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

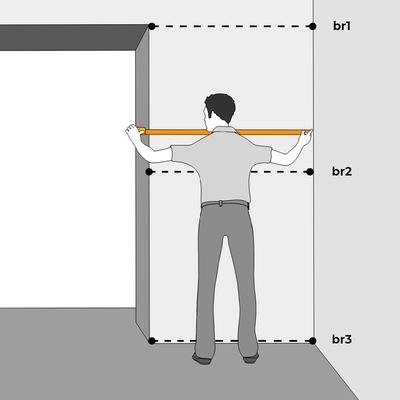

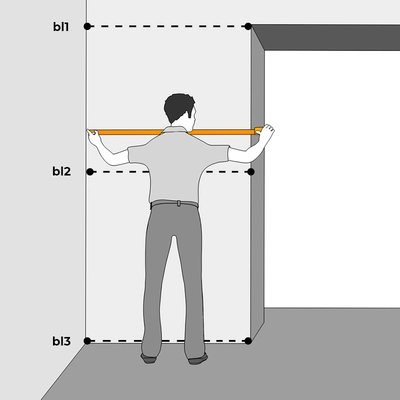

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

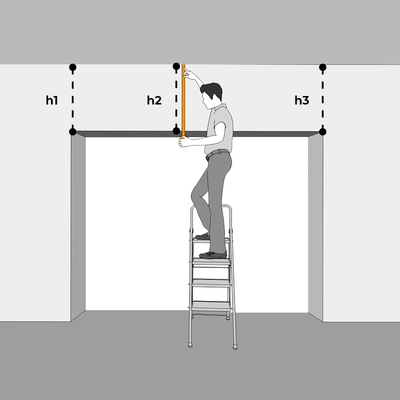

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Технические характеристики
Наименование
Значение
Примечание
Сопротивление теплопередаче полотна, м2 • °С/Вт. класс (ГОСТ 31174)
1,13 (А)
Значение зависит от размера ворот, указано для ворот размером 3 500 x 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)
(A)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)
(B)
Безотказность, количество циклов открывания-закрывания, не менее
25 000
Усилие ручного открывания и закрывания, Н, не более
150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ31174)
